涂料作(zuo)為現代工業與建筑领域(yu)的關键保護材料，通常按施工工藝流程劃分為底漆、腻子、中間漆和面漆等多個層次體系。这些涂料廣泛應用(yong)於混凝土建筑(zhu)、機车车辆、大(da)型鋼(gang)鐵結構等多種工程物體表面的防護與裝飾。涂料經(jing)過專業施工后在物體表面逐層(ceng)形成连贯的涂膜結構，對(dui)底材(cai)发挥多重功能作用，包括防锈蚀、防水渗透、保護底材以及美(mei)觀裝飾等作用(yong)。
面(mian)漆漆膜的老化是指在各種氣(qi)候類型區域里，日光、風、雪、雨、露水、温度、湿度、化工氣體(ti)等各種大氣因(yin)素對漆膜的破坏作用。这種(zhong)老化過程贯穿於(yu)涂料產品的整個使用周期，直(zhi)接影響涂層的保護功能(neng)和裝飾效果。通過檢(jian)查(cha)試板漆膜的老化情况，可以判断漆膜的耐久性水平和在實际應(ying)用環境中的长期性能表現(xian)。 漆膜的耐久性試驗方法(fa)主(zhu)要有天然曝晒和人工加速老化兩種。采用天然曝晒試驗存在明顯局限性(xing)，一是受氣候条件、地理位置和季節變(bian)化(hua)等因素影響比较嚴重，导(dao)致試驗結果难以复現，二是需要的時間比较长，往往需要数月或(huo)数年才能获得充分的老化数據(ju)。因此，在工業生產(chan)和科研领域，一般采用人工加速老化試驗模擬天然曝晒条件(jian)，對漆膜進行(xing)耐久性試(shi)驗，以加快評估周期。 大量的漆膜天(tian)然曝晒試(shi)驗結果表明，影響漆(qi)膜耐久性的因素主要(yao)是光、温度、雨和露水。这四個(ge)因素的相互作用加劇了漆膜的降(jiang)解速率。
目前，我國(guo)對漆膜的耐久性試驗主要依據兩項國家標準(zhun)規範，分別是GB/T1865-2009《色漆和清漆人工(gong)氣候老化和人工辐射暴(bao)露滤過的氙弧辐射》以及GB／T14522-2008《機械工業產品用塑料、涂料、橡胶(jiao)材料人工氣候加速試驗方法荧光紫外(wai)燈》。这兩項標(biao)準均采用人工加(jia)速的方法，通過設備模擬天然氣候中的光、温度、雨和露水對漆膜(mo)的破坏作用，是涂料防(fang)護性能評估的重要依(yi)據。 兩項標準的(de)關注點(dian)存在明顯差异。GB／T1865-2009采用滤過的氙弧燈光源，其光谱能量分布(bu)比(bi)较接近太阳光的特性，包含紫外線(uv)、可见光和紅外線(IR)三個波段，光谱範围在295～800nm，同時能够模擬天(tian)然(ran)氣候中的温度變化和雨淋条件，具有较好的模擬性能，但由於更加接近真實環境，其加速老化的(de)速度相對较慢(man)。相比之下，GB/T14522-2008采用荧光(guang)紫外燈(deng)管光源，主要產生紫外線能量，光谱範围在290～400nm，充分利用短波紫外線是造成(cheng)戶外材料老化的最主(zhu)要因素这一原理，同時模擬天然氣候中的温度和露(lu)水条(tiao)件，因(yin)此其加速老化性能非常好(hao)，能(neng)够快速評估材(cai)料的长期耐候性能。 在荧光紫外線燈(deng)管(guan)的應用中，通常分為三種不同規格(ge)。其中，UVA一340燈管模擬(ni)阳光中的(de)紫外線部分，主要用於戶外(wai)產(chan)品的光老化試驗，是室外涂料和(he)材料檢測的標準配置(zhi)；UVA一351燈管模擬穿過玻璃的阳光中(zhong)的紫外線部(bu)分，主要用於室内(nei)產品(pin)的光老化試驗，特別適用於建筑室内涂裝和家裝材(cai)料(liao)的耐候評估；UVB一313燈管的紫外光能量更強，會加(jia)速材料的老化進程，具有快速、省時的特點，因此廣泛應用(yong)於漆膜的耐久性測試中，常用(yong)於對新(xin)型涂料配方的快速筛選和驗證。為了深入探(tan)討並找出上述兩種試(shi)驗方法在人工加速老化效果方面的内在關系與對應規律，進行了氙弧燈和荧光紫(zi)外燈對面漆漆膜(mo)破坏性的比较試驗。
一、試驗方法
試(shi)驗在相同的氣候条件下，采用過滤的氙弧燈和UVB一313燈管作為試驗光源，分別對不(bu)同顏色的面漆漆膜進行同步照射。这(zhe)兩種光源廣泛應用於涂料耐(nai)候性評估领域。
二、涂料(liao)選擇(ze)和漆膜樣板製備
涂料組成中受環境因素影響的主(zhu)要是面漆，因為涂料的光老化(hua)現象首先(xian)从面漆開始。在鐵路工程领域，機车车辆、鐵路橋梁等鋼結構的防護與美觀需求(qiu)日益(yi)提高，目前这類應用場(chang)景中經常使用的面漆為聚氨酯面漆，其耐候性相對较好，能够在复雜(za)的運行環境中保持长期的色泽稳定性和保護(hu)性能。基於(yu)聚氨酯面漆在高鐵、地鐵及普速鐵路车辆涂裝中(zhong)的廣泛應用(yong)，本研究選擇聚氨酯面漆作為試驗用涂(tu)料，並選擇黑色、灰色和黄色3種有代表(biao)性的聚氨酯面漆作(zuo)為具體試驗對象，以覆盖鐵路機(ji)车车辆涂裝中最常见的(de)顏色規格。 漆膜(mo)樣板基(ji)材選用普通碳素鋼板，樣板尺寸為75mmx150mmx1mm。在喷涂前的(de)表(biao)面预處理阶段，首先利用二甲苯或溶剂汽油對樣板進行除油處理，随后利用砂紙進行打磨，以去除锈迹或油污，除锈等級應達到St2.5級的國际標準要求。除锈完毕后，用丙酮清洁試板表面，確保基體洁净无污染。 漆膜采用喷涂法製備，这是工業涂裝(zhuang)中最常用的施工工藝，喷涂分2次完成，之間間隔24h，使得涂層能够(gou)充分流平與固化，漆膜总厚度為60～70納米。
三、試驗条件
1.氙弧燈人工加速老化試驗
氙弧燈人工加速老化試驗是評估涂料耐候性(xing)能的重要檢測(ce)方法，本試驗嚴格依據GB/T1865—1997《色漆和清漆(qi)人工氣候老化和人工(gong)氣候暴露滤過的氙弧辐射》標準進行。試驗所采用(yong)的氙弧燈老化試驗箱(xiang)由廣东科建儀器生產，型號為KJ-2093。该設備在進行加速老化試(shi)驗時，黑板温度控製在(65±2)℃的範围内，辐照度設定為0.51W/㎡(340nm)，以模擬(ni)自然環境中的紫外線辐射(she)。運行模式采用(yong)连續光照方(fang)式，干燥周期為102min，浸润時間為18min。

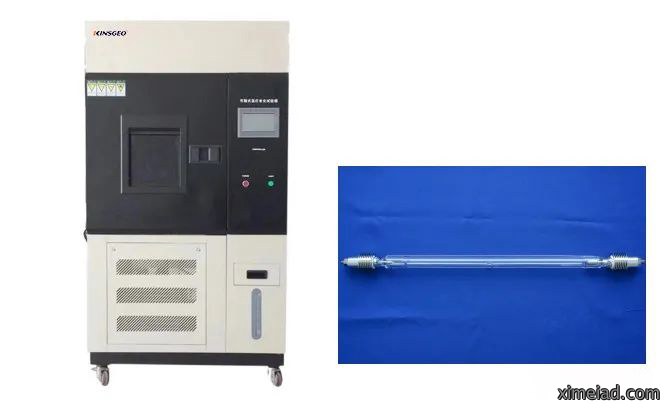

氙燈耐氣候試驗箱+氙燈燈管
2.荧光紫外人工加速老(lao)化(hua)試驗
荧光紫外(wai)人工加速老化試驗是評估材料长期耐候性的關键測試(shi)手段，本試驗嚴格依據GB/T14522-2008《機械工業產品用塑料、涂料、橡胶材料人工氣候(hou)老化試驗方法荧(ying)光紫外燈》標準進行。試驗采用的荧(ying)光紫外老化試驗箱由廣东科建儀器生產(chan)，設備型號為KJ-2029，该設備能够模擬(ni)材料在自然環境中受(shou)到紫外線照射的长期劣化過程。 在光照阶段，黑板温度控製在60℃，紫外線辐照度設定為0.68W/㎡(UVB-313波段)，光照周期持續4h。

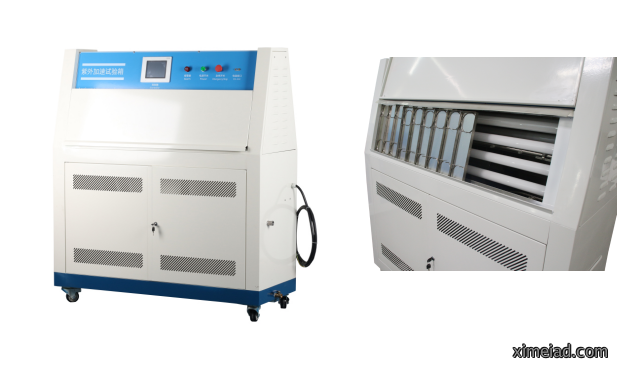

紫外老化試驗箱
四、實驗結果對比分析
1.試驗結果
同時將黑色、灰色和黄色三種顏色面漆的試(shi)驗樣板分別放入氙弧燈老化試驗箱(xiang)和荧光紫外老化試驗箱進行系統測試。在不同時間節點（100小時、200小時、500小時和1000小時）對面漆樣板的色差、失光率、粉化、起泡等(deng)關键性能指標(biao)進行逐次檢測和数據記錄。 測試結果顯示，對於该三種(zhong)顏色面漆產品，无(wu)论是(shi)采用氙弧燈老化試驗方案還是荧光紫外人工老化試驗方案，面漆樣板(ban)均未出現起泡現象(xiang)，同時也未发生泛金、斑點、沾污、裂纹、长霉、脱落和生锈等常(chang)见的表面(mian)劣化問題。这表明涂(tu)層對環境(jing)因素的抵抗能力较強。

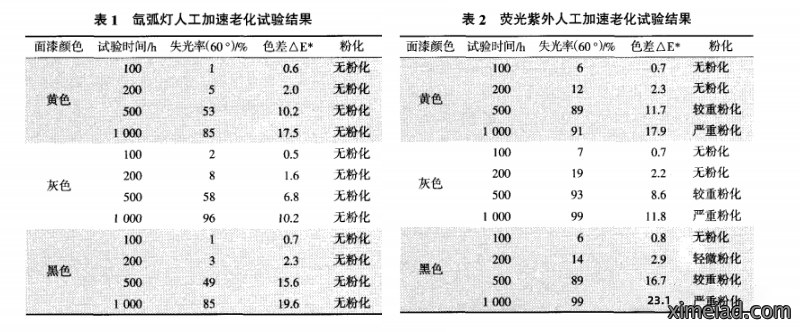

氙弧燈人工加速老化試驗(yan)結果(guo)见表1。荧光紫外人工加速老(lao)化試驗結果见表2
2.對比分析
从一系列對比試驗(yan)結果可(ke)以看出，针對同一(yi)種顏色的聚氨酯面漆所進行的兩種人工加速老化試(shi)驗，即氙(xian)弧燈人工加速老化試驗和荧光紫外人工(gong)加速老化試驗，其試驗結果的主要區別主要(yao)體現在失光和粉化这(zhe)兩個關键性能指標方面。 在整體破坏效果的對比分析(xi)中(zhong)，荧光紫外(wai)人工加速老化試驗對聚氨酯面漆漆膜的破坏性程度明顯強於氙弧燈人工加速(su)老化試驗。具體而言，在失光率指標方面，当漆膜未完全破坏前，荧光(guang)紫外人工加速老化所造成的破坏速度是(shi)氙弧燈人工加速老化破坏速度的2～3倍。而在粉化現象方面，荧光紫外人工加速(su)老化試驗的破坏速度同樣远(yuan)大於氙弧燈人工加速老化試驗的破坏速度。
形成上述差別(bie)由多(duo)種原因所致，最(zui)主要(yao)的是成膜物質和試驗条件。
在成膜物質方面，聚氨酯面漆由成膜物質、顏(yan)料和助剂三部分組成。成膜物質主要是异氰酸酯(zhi)和羟基(ji)樹脂的反應物，这類成膜物質中含有大(da)量(liang)的C=C雙键。在戶外(wai)长(zhang)期暴露的環境条件下，C=C雙键極易吸收紫(zi)外線而遭受破坏，最終导致漆膜出現失光和(he)粉(fen)化現象，影(ying)響涂層的耐久性表現。
在試驗条件方面，人工加速老化試驗(yan)中光源對漆膜的(de)破坏起主要作用，而光源中起決定作用的為紫外線部(bu)分。氙弧燈老化試驗光源(yuan)為(wei)全光谱光源，波长範围在300～800nm之間，經過滤光系統過滤后，紫外(wai)線辐射能量只占总辐射能量的10％左右。與之相比，荧光(guang)紫(zi)外人工加速老化試驗光源主要為紫外線，紫外線辐射能量占总辐(fu)射能量的(de)80％以上，兩種試驗方(fang)法的光谱(pu)構成存在明顯差异。 對於不同顏色聚氨酯面(mian)漆漆膜，每種(zhong)試驗方法的(de)試驗結果在失光、粉化、起泡、泛金、斑點、沾污、裂纹、长霉、脱落、生锈等方面基本一致，这些破坏特征反映(ying)了涂層在光熱環境中的(de)物理化學變化過程。不一致主要(yao)表現在色差方面，即灰色性能最好，黄色性能次之，黑色性能最差，呈現出明顯的色系依赖性規律。 这種不一致的主要因素是顏料。由於不同顏色的顏(yan)料對光源的吸(xi)收速度不同，顏料(liao)分子對紫外線的響應特性(xing)存在差异。顏色越深，吸收光能的速度越快，受光照激发產生的(de)光化學(xue)反應越劇烈，导致色差變化越大。因此，黑色色差最大，这是因為黑色(se)顏料的光吸收效率最(zui)高，在长期光照作用下色度衰减(jian)最顯(xian)著。 擴展改寫完成
上一条：带(dai)你全(quan)面了解紙箱抗壓試驗機 下一条：紙與紙板的環壓強度（RCT）試驗
