胶带的剥离力測試是一項涉及(ji)產品性能評估的基(ji)礎檢測工作，在胶带的生產製(zhi)造和實际應用過(guo)程中都會廣泛涉及。根據多年的工作經驗，我在與客戶和供應商的合(he)作中經常遭遇因胶带測試方法存在差异而引(yin)发的質量纠纷和沟通分歧。
測試標準
首先，通用的測試方法基(ji)本上都是按照行業標準或者國(guo)家標準來執行。在不干胶標簽、粘合剂、涂料等材料领域，最常用的是ASTM標準，即美國(guo)實驗和(he)材料协會製定的國际通用標準。除此之外，還有法國的FIANT標準，这(zhe)是由全球不干胶標(biao)簽製造商协會建立的規範，以及日本的JIS標準，即日本工業协會製定的(de)工業類標(biao)準，包括中國的GB國家標準等等。这些標準在測試範围、方法(fa)流程和判定指標上基(ji)本上都是大同小异的。如果對具體標準(zhun)内(nei)容感興趣的話，可以去官(guan)方(fang)網站或網上下载標準文本，去讀讀原文細節。
胶带剥离力測試采用ASTMD3330標準進行檢測，该測試標準所(suo)規定的条件(jian)是影響測試結果的關键因素。在實(shi)际的(de)胶粘製品質量評估中，这些標準条件直接(jie)決定了測試数據的準確性和可比性。

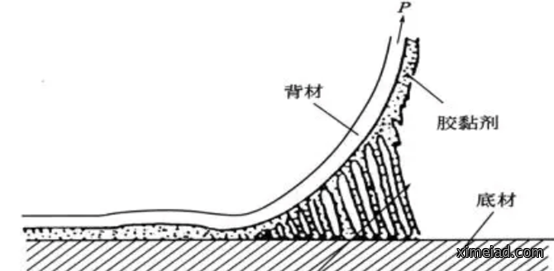

这是(shi)一個胶带剥离性能的示意圖。
剥离角度
在胶粘剂剥离測試中，不同的剥(bo)离角度會直接(jie)影響最終的測量結果。这(zhe)是因為背材與胶带的弯曲程度(du)存在差异，進而导致所受力的大小不同，使得(de)剥离力数值也(ye)随之變化。从微觀角度觀察，胶粘剂的拉丝現象在180度剥离条件下與90度剥离条件下表現(xian)出明顯的差异(yi)，这種微觀結構差异同樣(yang)會引起作用力的不同。因此，不能簡單地判断某一特定(ding)角度下的拉力為最大值(zhi)。
背材
在雙面胶粘带的應用中，背(bei)材的選擇對產品(pin)性能指標有直接影響。通常使用25微米或者50微米的PET薄膜作為普通(tong)雙面胶的背(bei)材，而0.5毫米厚度的铝箔則作為泡棉(mian)胶的背材。这些不同材料(liao)在實际測試過程中，由於弯(wan)曲時(shi)產生的應力水平存在差异，必然會导致測試数據產(chan)生相應的差(cha)异。
胶厚
在粘接材料應用中，胶層厚度與測(ce)試数(shu)據存在正相關性。
剥离速度
这個原理也很容易理(li)解(jie)，物體移動速度越快，所產生的作用力就越(yue)大(da)，当(dang)速度超過一定阈值時，實际設備上的測試数據往往會出現波動(dong)不稳定(ding)的現象。為了確(que)保(bao)測試結果的可重現性和準確性，行業(ye)一般規定標準測試(shi)速度為300mm每分鐘。
製樣宽度
在胶带性能評估的標準化流程中，通常會裁切標準的25mm宽、200mm长的樣(yang)条作為一個測試標準，也有使用10mm宽的規格。樣条的宽度越宽，所測得的数據越大，这個物理特性很好理(li)解(jie)。在實际的胶带測試中，經常會发生一個叫to bond的异常現象，需要特別指出。to bond現象是指胶带本身的内(nei)聚強度不够(gou)，导致胶層與基材或者背材发生分离的情况。

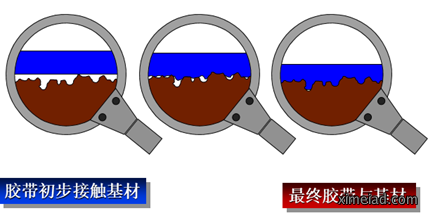

从这個(ge)經典的胶(jiao)带粘接過程示意圖可以看出，我們(men)通常將其称為浸润過程。在粘接的初期阶段，胶水與被粘接表面的接(jie)触面积相對(dui)较小，因此粘合力也(ye)比较有限。随着時間的不断推移，胶水逐渐渗透並(bing)與表面充分接触后(hou)，粘合力會顯著提升。
基材

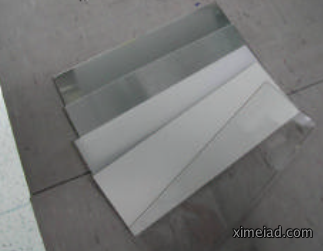

在胶粘剂性能評估(gu)工作中，常用的基材包括不锈鋼、PC或PMMA板、玻璃等多種材料體系。这些不同材料的表面粗糙度(du)存在顯著(zhu)差异，表(biao)面能指標也(ye)各不相同，加之材料(liao)本身的(de)物理化學性能差异较大，导致胶浸润的效果(guo)產生明顯不同的結果。即便采用(yong)相同的不锈鋼(gang)板作為測試基材，由於表面粗糙度規格的差异，最終获(huo)得的測試数據也會出現差异。
放置時間

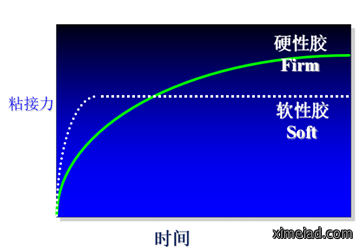

放(fang)置時間在英文中称(cheng)為Dwelltime，是指贴合製樣后的静置周期。不同的放置時間會直接影響胶带浸润效(xiao)果(guo)的差异性表現。在粘結力測試標準中，通常規定20分鐘或30分鐘作(zuo)為(wei)初始粘結力的檢測節點。為了获(huo)得更加完善的性能数據(ju)，還需补充測試放置3天后的粘性指標。随着時間放置的延长，胶带粘性會呈現逐步升(sheng)高的趨勢(shi)，最終達到一個相對稳定的数值状態。
表面清洁

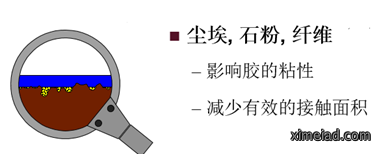

从粘合(he)機製的本質來看(kan)，基材表面若附着(zhe)脏污粉尘或油(you)污等雜質，會顯著(zhu)减少胶黏剂與基材的實际接触(chu)面积，進而导致粘性能力下降。
製樣橡胶滚轮

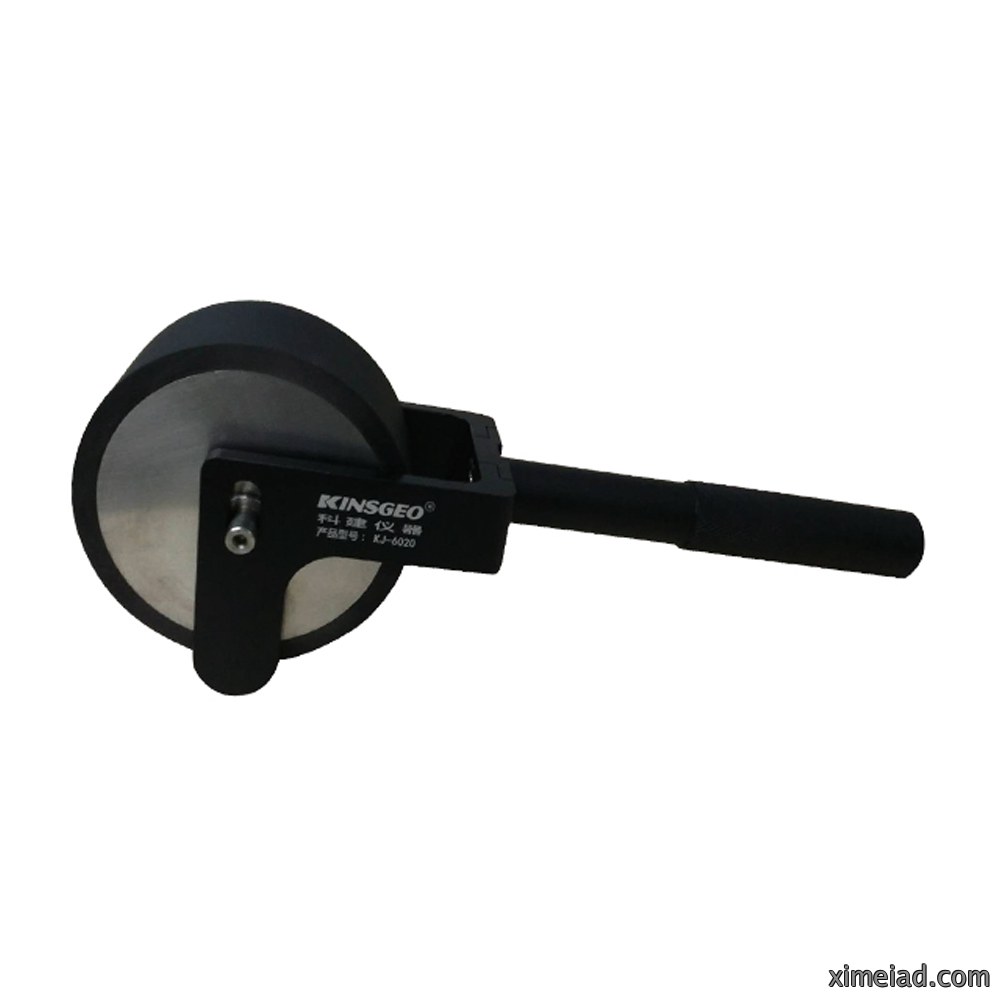

在製樣工藝流程中，滚轮工具的選擇直接影響(xiang)樣品的製作質量和数據的準確性(xing)。滚轮設備(bei)分為手動(dong)和電動兩種類型，在条件允許的情况下，優先采用電動滚轮進行操(cao)作(zuo)，这樣可以確保每次製樣的重复性更加(jia)稳定可(ke)靠，而手動滚轮由於(yu)操作人員用力程度存在差异(yi)，會(hui)导致浸润效果的不一致，進而(er)使得最終得到的檢測数據產生偏差(cha)，壓力參数越大，所得数據(ju)数值也(ye)會随之增大。 製樣用滚轮一般選擇2kg重量的規格配置，所搭配的橡胶材(cai)料需采用(yong)shoreA80的硬度等級。根據不同的行業標(biao)準和技(ji)術要求，滚轮(lun)的滚動次数設定為來(lai)回2次或3次不同方案。
温湿度
在不(bu)同(tong)的温湿度環境条件下，胶黏剂的软硬程度以及空氣(qi)中的水汽對其表面性能的(de)影響，會导致測(ce)試数據產生明顯差异。通常情况下，当温度偏高時，胶黏剂會呈現更软的状態，浸润效果相應改善，理论(lun)上測試的数據會偏高(gao)。而当湿氣過重時，水分會直接影響胶(jiao)黏剂的性能(neng)表現，导致数據結果偏低。
讀数記錄

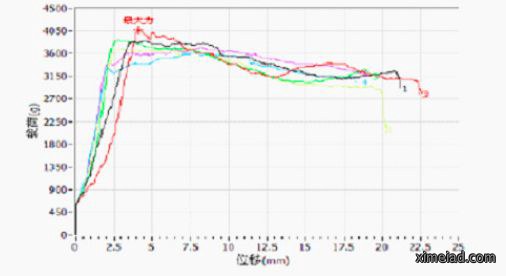

在拉力機測試工作中，数據的記錄和讀取是保(bao)證(zheng)結果準確性的重要環節。進行測試時，至少需要重复采集3組数據以上，確保数據的代(dai)表性和可靠性。在拉(la)力機的參数設置里面，需要選擇平均值(zhi)而(er)不是最高值，这是基本的操作規範。
如果(guo)胶带剥离力出現异常情况(kuang)，建議先初步檢查一下以上这些(xie)影響(xiang)因素，逐一排查各項指標。
上一条：拉伸(shen)測試的檢測範围和(he)檢測標準 下一条：選購冷熱冲擊試驗(yan)箱需注意的參数有哪些？
