| 產品名称： | KJ-2096臭氧老化試驗箱 | |
| 產品描述： | 用途：臭氧在大(da)氣中的含量很少卻是橡胶龟裂的主(zhu)要因素，本產品模擬和強化大氣中的臭(chou)氧条件,研究臭氧對橡(xiang)胶的作用規律,快速鉴(jian)定和評价橡胶抗臭氧老化性能與抗臭(chou)氧剂防護效能的方法.參照標準：GB/T7762-2003硫化橡胶或熱塑(su)性橡胶耐臭氧龟裂静態拉(la)伸試驗方、GB/T2951.21-2008電缆(lan)絕缘和護套材料通用試驗方法、GB | |
| 在線QQ： | 電話：13929478745 | |
用途：臭氧在大(da)氣中的含量很少卻是橡胶龟裂的主(zhu)要因素，本產品模擬和強化大氣中的臭(chou)氧条件,研究臭氧對橡(xiang)胶的作用規律,快速鉴(jian)定和評价橡胶抗臭氧老化性能與抗臭(chou)氧剂防護效能的方法.參照標準：GB/T7762-2003硫化橡胶或熱塑(su)性橡胶耐臭氧龟裂静態拉(la)伸試驗方、GB/T2951.21-2008電缆(lan)絕缘和護套材料通用試驗方法、GB/T11206-2009橡胶老化試驗表面龟裂法,和其它相關標準規定的試驗方法(fa)。
原理及方法：試驗方(fang)法根據試驗方法(fa)及標準可分為“静態”和“動態”，静態是指樣品被拉伸(shen)好后放放試驗箱做測試(shi)，動態則是把(ba)樣品放置在試驗箱的夹具(ju)上，边拉伸边做試驗，拉伸的浮(fu)動為被測樣品本身的5%-45%左右
一、主要技術參数
内箱體的(de)具(ju)體規格參数為宽度500毫米乘以高度600毫米乘以深度500毫米，其中W代表宽度尺寸，H代表高度尺寸，D代表
1.2.外箱尺寸約W1100XH1700xD1050mm(W代表宽，H代表高，D代表深)
1.3.温度範围-0℃--60℃
1.4.温度波動±0.5℃±2.0℃
1.5.臭氧浓度精度10~1000pphm±10%
1.6.樣架拉升頻率2R/min(可選)
1.7.氣流速度12～16mm/s
1.8.試驗氣體流量20～70L/min
1.9.樣架轉速360度旋轉樣品架(轉速1~3轉每分鐘或選購可調)
1.10.重量約220kg
1.11.電源-AC220±5%V/50±0.5Hz
二、結構特征
2.1.結構：一體機。
2.2.材質-内箱:SUS304不锈鋼板
a)外箱:SUS304不锈鋼板或烤漆（米白色）.
b)保温:硬質聚氨酯泡沫+硅酸铝(lv)保温棉雙重(zhong)保護.
a)2.3.箱門-單開門,左開。
b)窗框/門(men)框兩道硅橡胶密封条及(ji)防結露電熱裝置。
c)門窗上面配觀察窗W300xH450㎜、照明燈。

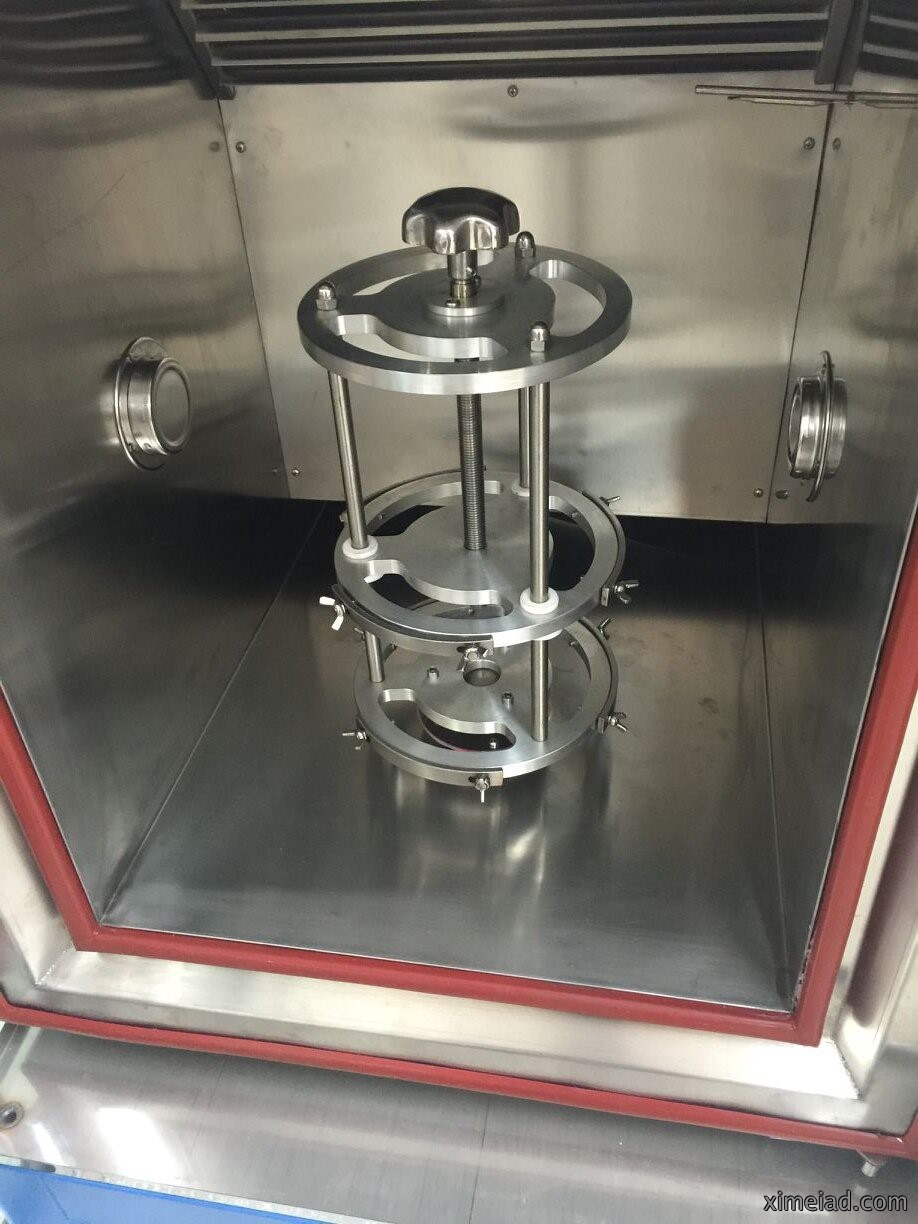

2.4.樣品架的要求
在動態實驗条件下（此項為選購配置），需用夹具固定試樣的(de)兩端至所要求的伸长状態。
b)夹具應由不容易分解臭氧的材料(例如铝)製成。
在垂直干氣流的作(zuo)用平(ping)面内，需要使試(shi)樣旋轉速度始終保持在20至25毫米每秒的範围區間，確保每件試樣能够(gou)连續地沿着相(xiang)同的運動途径進行移動，以保證測試過程的一
在(zai)進行旋轉掃描(miao)試驗時，同一個試樣完成旋轉(zhuan)一(yi)周所需的時間為(8^-12)min。
試樣製備應符合GB/T9865.1的規定。試樣最好从新製模壓出的試(shi)片上裁取，如果需要，可以从成品上裁取。在實际的材料檢(jian)測工(gong)作中，為了(le)確保測(ce)試数據的準確性和可靠性，試樣至少應每(mei)一試(shi)驗条件準備3個試樣。长条標準試樣的几何參(can)数要(yao)求中，宽度不小於10mm，厚度為2.0mm士0.2mm，这樣的尺寸規格能够保證測試的代表(biao)性。
標配静態測試夹具-
a)2.5.控製面板-控製器顯示屏
b)電源開關
c)照明燈按钮，
a)2.6.箱體配置-内配不锈鋼SUS#304置物架轉盘一個
b)φ50mm引線孔引線孔：1個，並配(pei)有孔盖和硅橡胶塞(sai)。
c)移動脚轮4只
d)水平固定脚架4只
e)箱體后部居下有一排水孔(kong),以便於機組冷凝水排(pai)水(shui)用；
三、空氣循環調節
3.1.調節方式-FLOWTHROW送風方式;水平(ping)擴散垂直熱交换弧形循環(huan)。
3.2.循環風機-省電型馬達+不锈鋼加长轴心连接多离心式循環風扇(shan)。
四、加熱系統
4.1.加熱器-鳍片式(shi)散熱(re)管形不锈鋼電熱器加熱。
4.2.控製方式-PID調節，執行元件：固態繼電器。
五、冷冻系統
5.1.工作方式：機械製冷/風冷式。
5.2.控製方式：控製系統的控(kong)製器根據試驗条件自動調節製冷機的(de)運行工况。
5.3.壓縮機：欧美著(zhu)名品(pin)牌低温高效全密式壓縮機。（法國；泰康）
5.4.蒸发器：鳍片式多段式自(zi)動负载容量(liang)調整。（日本；鹭宮）
5.5.冷凝器：風式冷凝器。（日本；雙菱）
5.6.膨胀系統：容量自動(dong)控製之冷冻系統(tong)。
5.7.製冷剂：環保冷媒R404（臭氧耗损指数均為0）。（美國；杜邦）
製冷工藝體系的構建涉及多個環節。采用氮氣保護焊接技術進行(xing)管路连接，配(pei)備雙級旋片泵進行抽真(zhen)空作業，確保製冷(leng)系統内部保持洁净環(huan)境。
5.9.製冷辅件
a)膨胀阀（丹麦；DANFOSS）
b)電磁阀（日本；欧姆龍）
c)過滤器（丹麦；DANFOSS）
d)壓力控製器（丹麦；DANFOSS）
e)截止阀（意大利；CASTEL）
f)油分离器（欧美；ALCO）
5.10.附件：干燥剂,油分离器，冷媒流量窗口,修理伐,高壓保護開關。
六、臭氧檢測系統
6.1臭氧发生器-(利用電壓无聲放電管產生臭氧）
6.2臭氧傳感器-英國進口臭氧浓(nong)度傳(chuan)感器，能實現精確控製
6.3臭氧排氣系統-實驗完成后將實驗箱内臭氧通過(guo)專用的排氣風扇與(yu)風管排到室外
6.4臭氧流量調節器-采用精度高(gao)的玻璃流量轉子計進行精確(que)
調節
七、控製系統
7.1.傳感器-温度感測器采用铂金DINPT-100Ω
7.2.控製器：
该系統采(cai)用原裝進口韩(han)國TEMI生產的7英寸彩色LCD触控式(shi)人機界面控(kong)製器作為核心控製單元。
a)7.3.控製器規格-精度:±0.1℃＋1digit.
b)温度分辨率:0.1.
c)每段時間設定範围：0~530小時可自由設定。
d)温度入力信號白金PT100型.
e)P.I.D控製參数設定,P.I.D自動演算.
系統的画(hua)面顯示功能采用圖控软件開发(fa)的對話式交互界面，用(yong)戶可通過屏幕直接触摸進行(xing)操作。
b)顯示執行状態、温度及時間設定值、剩余時間、剩余循環次数。
c)具單独程序编輯画面,可輸入温度,時間及循環次数。
d)温度程序設定(ding)以圖形曲線顯(xian)示,具實時顯示程序曲線執行功能。
e)顯示故障(zhang)状態及說明故障排除方法。
f)温度設定（SV）與實际（PV）值直接顯示。
g)屏幕可作背光調整,屏幕顯示保護功能(neng)可作定時,關闭設定。
7.5.程序容量及
a)控製功能-程序之製作(zuo)采對談(tan)式功能。
b)循環次数:可達1-9999次可調。
c)可使用程序組:最大50個PATTEN（即50個試驗規範可独力設定並储存）
d)具有断電程序記忆,复電后自動启動(dong)並接續執行程序功能。
e)程序執行時可(ke)實時(shi)顯示圖形曲線。
f)具有预約启動及關機功能.
g)具有日期,時間調整功能.
八、安全保護裝置
a)8.1.製冷保護-壓縮機過熱保護開關
b)壓縮機高壓保護開關
c)壓縮(suo)機過電(dian)流保護開關
a)8.2.加熱保護-加(jia)熱器表面温(wen)度超温保護
b)加熱器短路、過载保護裝置
a)8.3.其他保護-循環電機過熱保護
b)冷凝風機過熱保護
c)高温、低温、超温保護
d)逆相,欠相保護裝置，
e)无熔丝開關過载保護.
f)煙雾報(bao)警整機断電(dian)保護裝置。
g)線路保险丝及全護套式端子
九、辅件及随機资料
9.1.置物架-SUS304不锈鋼置物架2層（單層负载10kg）
9.2.置物架轨道：不锈鋼可調整間距40mm置物架轨道4個
通電測試孔設計(ji)配置方面，箱體(ti)左侧面設(she)置有通電測試孔1個，孔口尺寸規格為￠50mm×100mm，配(pei)備保護盖及软塞密封裝置，確保設備在
9.4.電源線：電源線一条（长2米）
9.5.排水口：排水孔一個
9.6.氣源接口：氣源接口一個
9.7.移動脚轮：移動脚轮4個
9.8.固定脚盃：水平固定脚盃4個
9.9.保养手册：操作保养說明书一份
9.10.控製器說明书：控製器說明书一份
9.11.保修卡-保修卡一份
十、質保期/售后服務
10.1.質保期整機免費質保1年（天災或人為损坏除外），終身提供有偿技術服務。
10.2.服務時間-收到故障反饋電話，在2小時内回复，8至24小時内上門服。
十一、設備使用条件
11.1.電源-電源線位於機器后面/AC220±5%V/50±0.5Hz
11.2.環境条件温度：5℃～30℃相對湿度：≤85%
本設備體积较大、重量较重，屬於工業級配置產品。用戶(hu)在采購前需提前規(gui)劃安裝場地的通道宽度、門框尺寸及搬運路線，確保設備能順利進場。
a)11.5場地要求-試驗箱(xiang)附近最好能備有(you)排水地漏或接個排水管。
b)摆放現場牆壁為設(she)備配置(zhi)相應容量的空氣或動力開關
c)使用地面場地需平整,通風良好,不含易燃易爆腐蚀性氣體和(he)粉(fen)尘

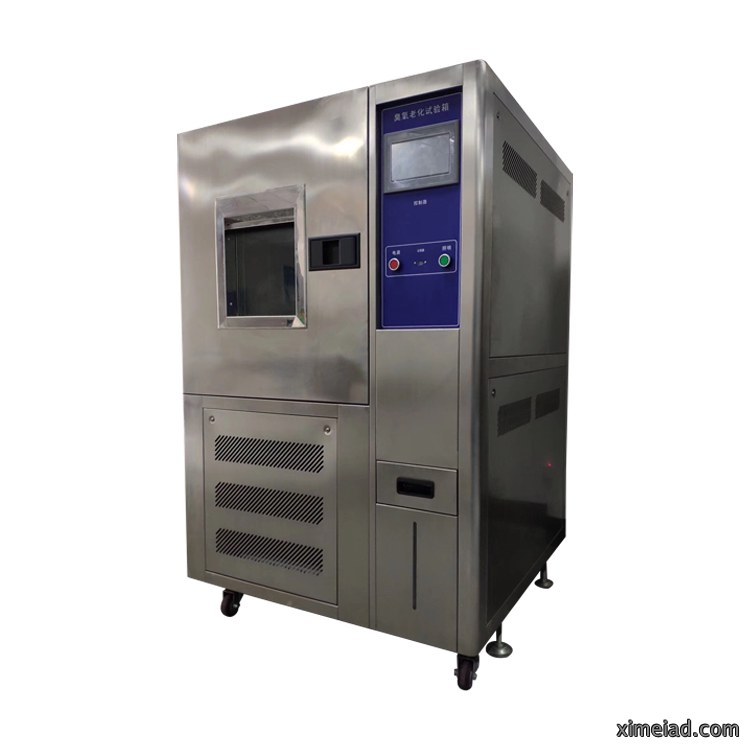

十二、產品外觀圖:
